PSA变压吸附制氮系统 时间:2020-09-26 09:16:47

PSA变压吸附制氮机组PSA制氮机设备组成及说明1)压缩空气净化组件 由高效除油器、冷冻式干燥机、精密过滤器和活性炭过滤器组成。空气经空压机压缩机后,首先进入空气缓冲罐进行缓冲,然后进入高效除油器除去大部分的油、水、尘等杂质,再经冷冻式干燥

联系客服 0571-63366235

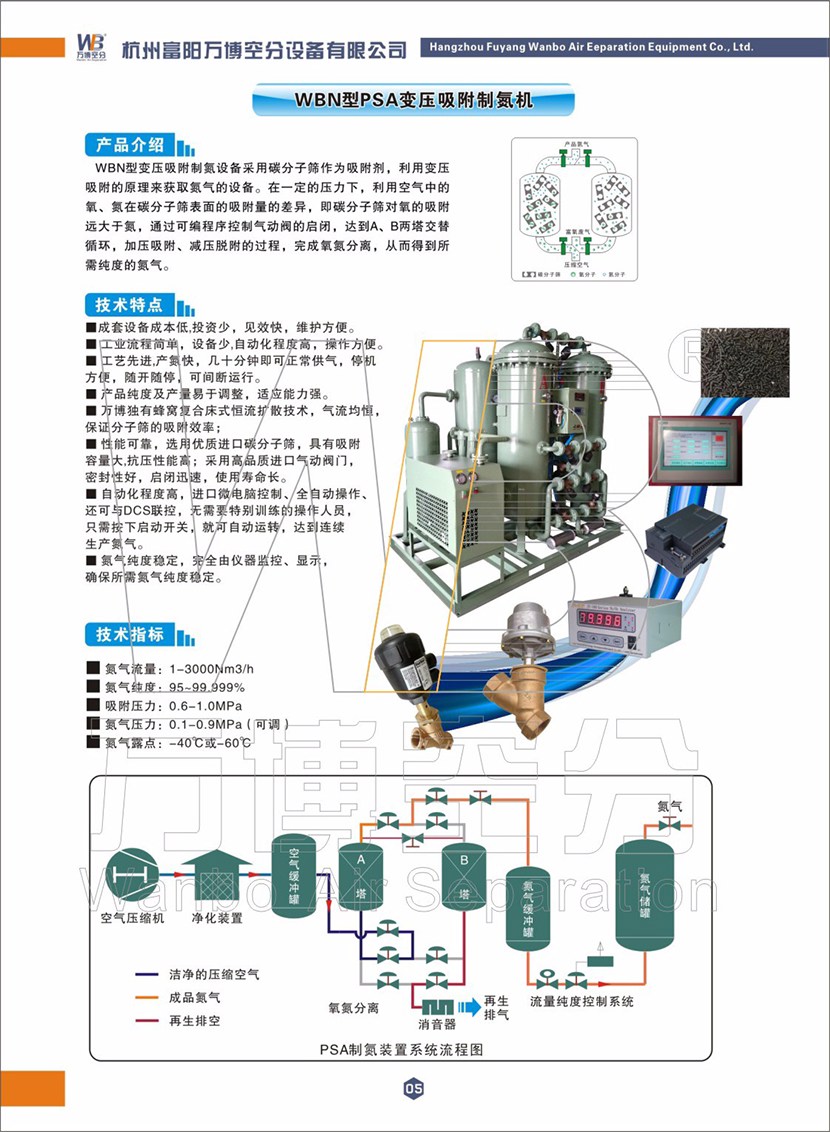

PSA变压吸附制氮机组

◆PSA制氮机设备组成及说明

1)压缩空气净化组件
由高效除油器、冷冻式干燥机、精密过滤器和活性炭过滤器组成。
空气经空压机压缩机后,首先进入空气缓冲罐进行缓冲,然后进入高效除油器除去大部分的油、水、尘等杂质,再经冷冻式干燥机进一步除水,经精密过滤器除油、除尘,最后进入活性炭过滤器进一步除油。
我公司特别设计的活性炭过滤器,可用来防止可能出现的微量油渗透,确保碳分子筛得到有效保护,延长了使用寿命。
经本净化部分处理的压缩空气可用于仪表空气。



2)空气缓冲罐
由空气缓冲罐及附属阀门仪表组成。空气缓冲罐是降低气流脉动,起缓冲作用:从而减少系统压力的波动,使压缩空气能平稳地通过压缩空气净化组件以便充分除去油、水、尘等杂质,减少了氧氮分离系统的负荷。同时,也为氧氮分离系统在进行吸附塔工作切换时,提供短时间内迅速升压所需的大量压缩空气,不仅使吸附塔内压力很快上升到工作压力,而且还保证了设备可靠稳定的运行。


3)氧氮分离系统

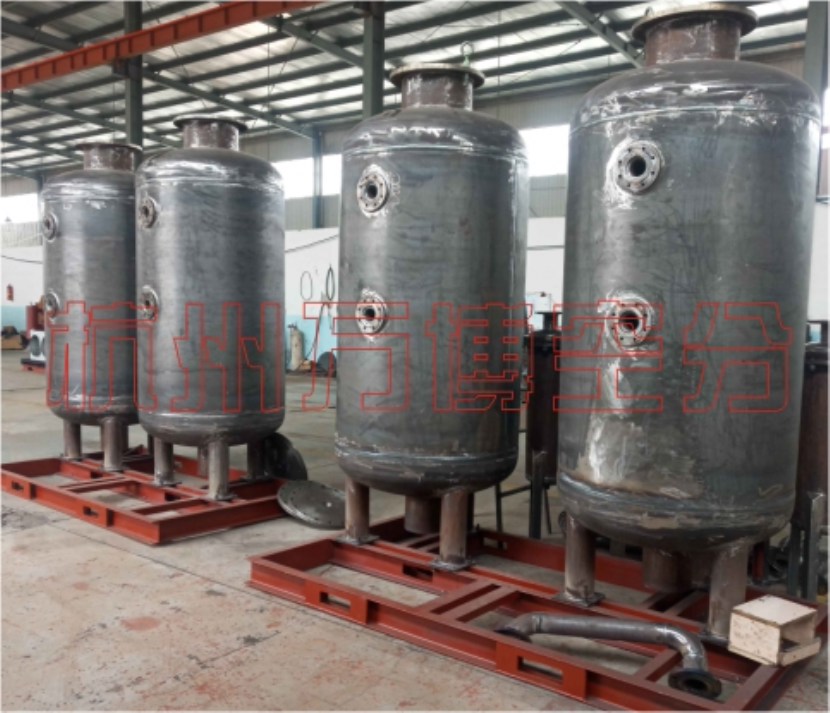

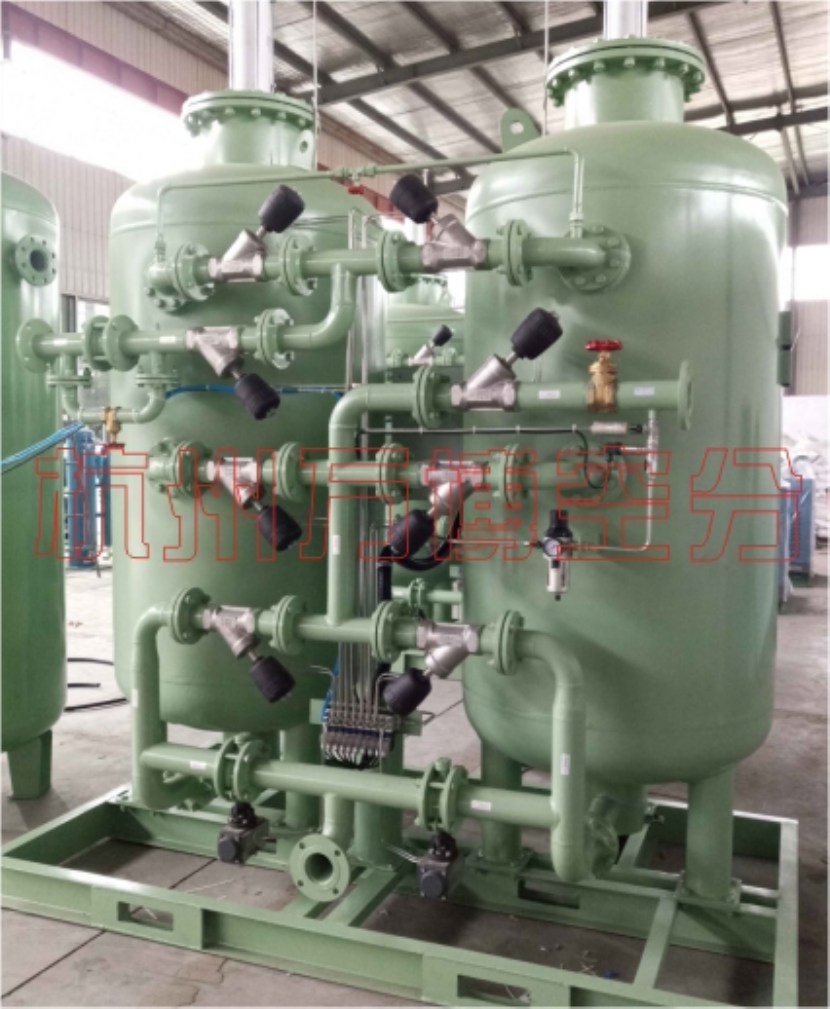

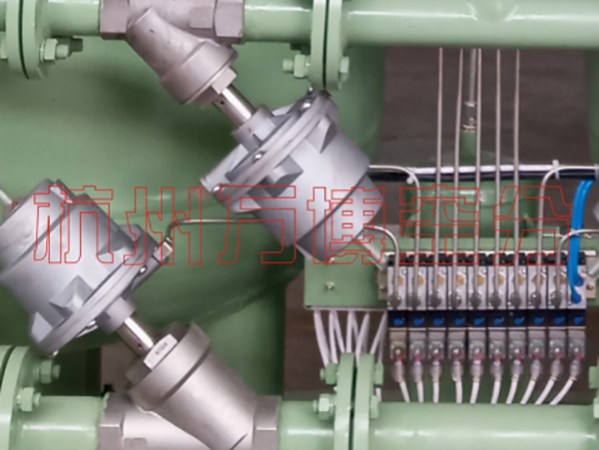

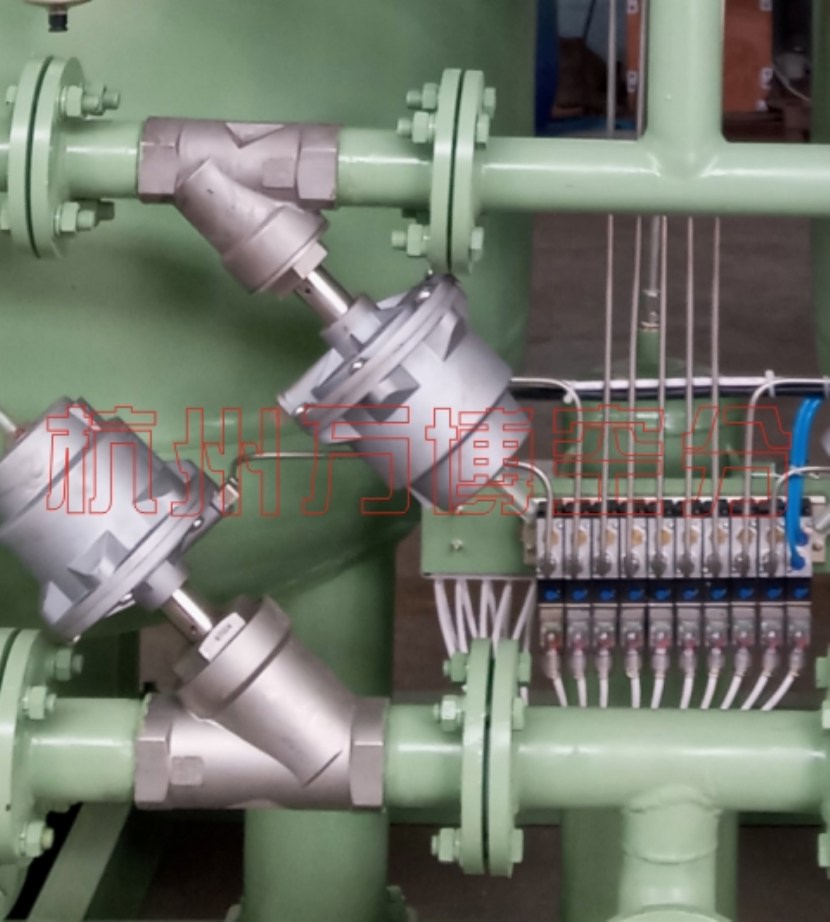

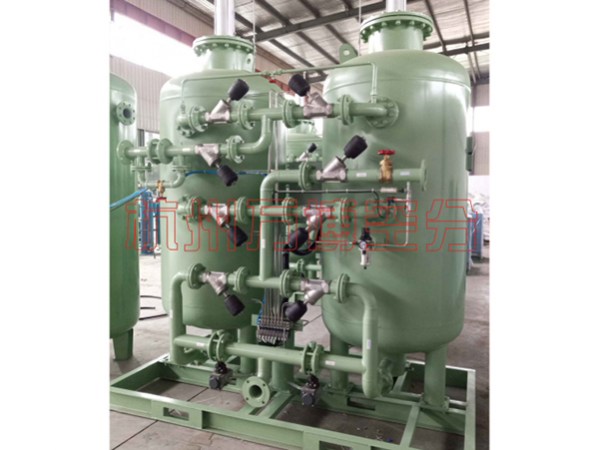

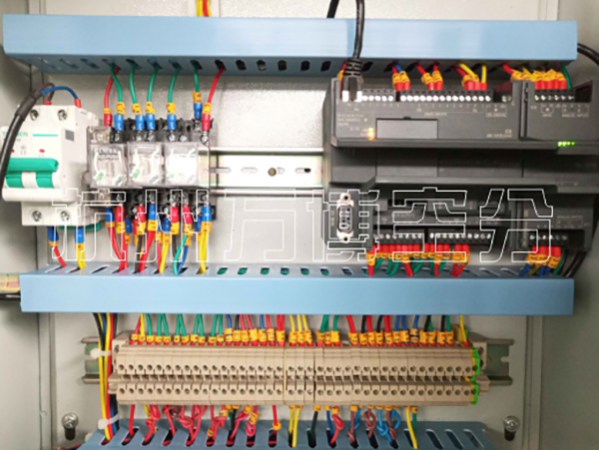

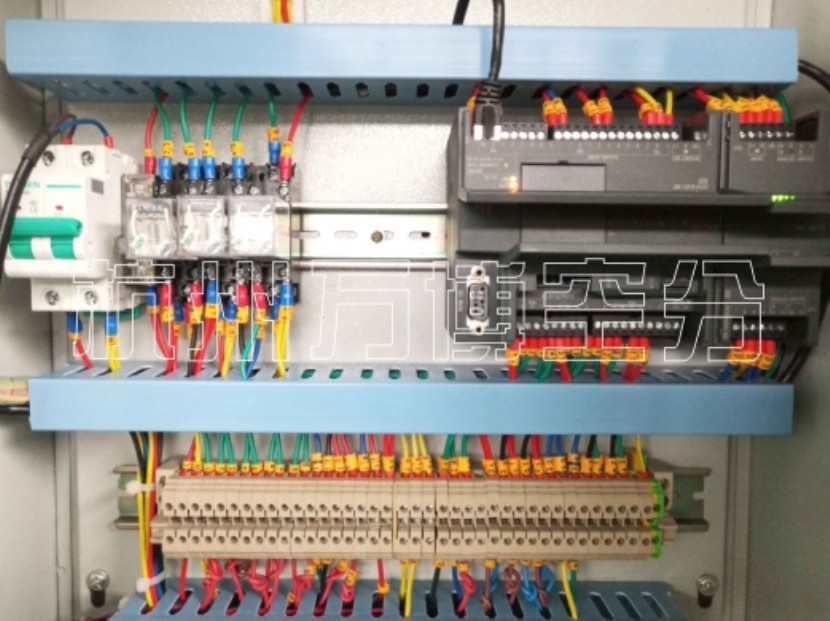

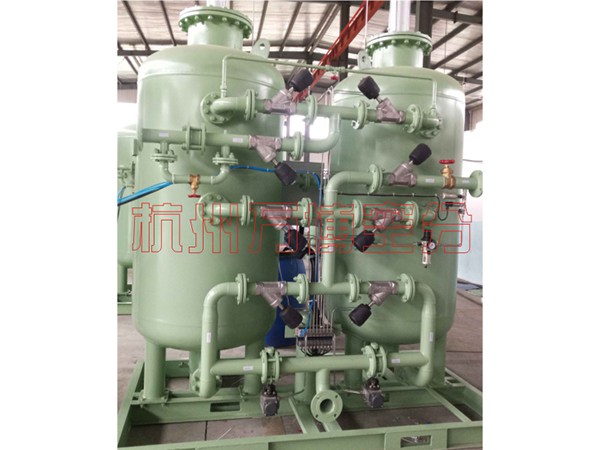

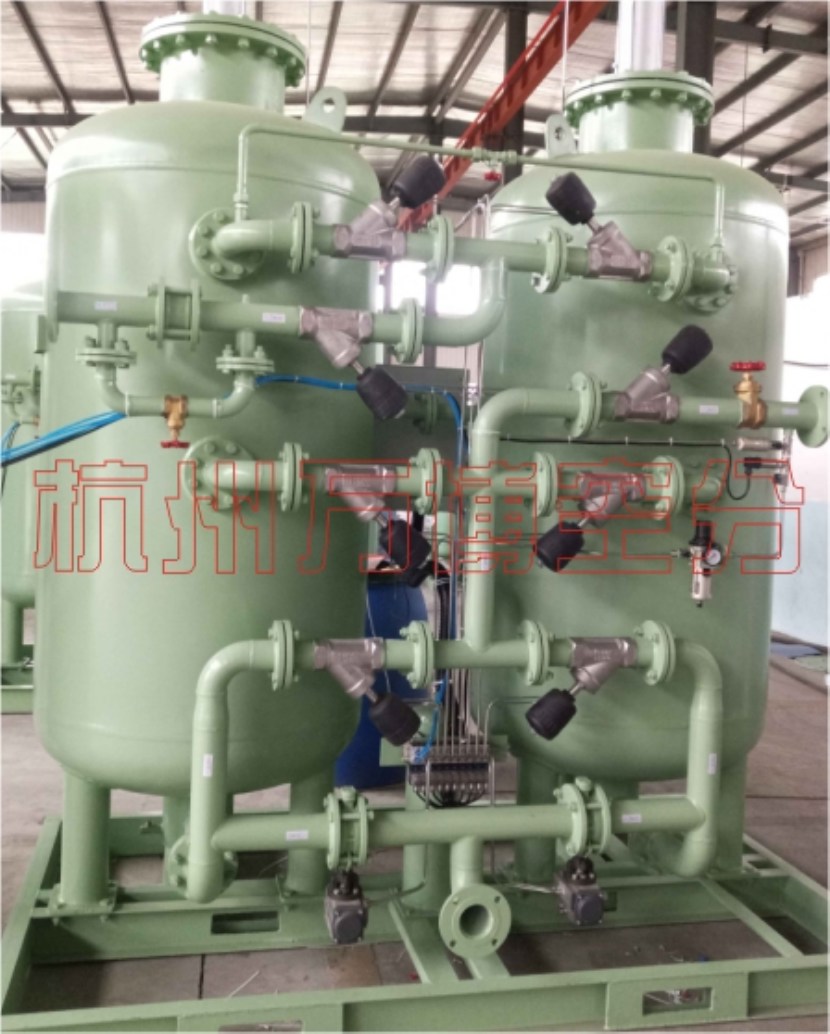

由吸附塔、压紧装置、附属阀门及仪表电器组成。采用复合床结构设计的吸附塔分A、B两塔,塔内填装进口碳分子筛(采用伸展扭转式振动填充法使碳分子筛装填更加均以)。洁净的压缩空气首先从A塔入口端经碳分子筛向出口端流动,此时O2、 CO2、H2O被其吸附,产品氮气由吸附塔出口端流出。经一段时间后,A塔内的碳分子筛吸附达到饱和前自动停止吸附,洁净的压缩空气流入B塔进行吸氧产氮,并对A塔分子筛进行再生。分子筛的再生是通过将吸附塔迅速下降至常压脱附的O2、 CO2、H2O来实现的。两塔交替进行吸附塔再生,即完成氧氮分离,连续产出氮气。


4)氧氮缓冲系统
由氮气缓冲罐、精密过滤器、流量计、调压阀、放空部件等组成。氮气缓冲罐主要用于均衡从氮氧分离系统分离出来的氮气压力和纯度,保证连续供给氮气稳定。同时,在吸附塔进行工作切换后,它将本身的部分气体回充吸附塔,一方面帮助吸附塔升压,另外也起到保护床层的作用,在设备工作过程中起到极重要的工艺辅助作用。最后经精密过滤器进行过滤,充分保证氮气的品质。

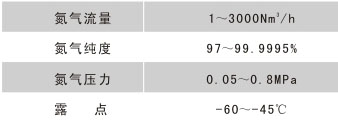

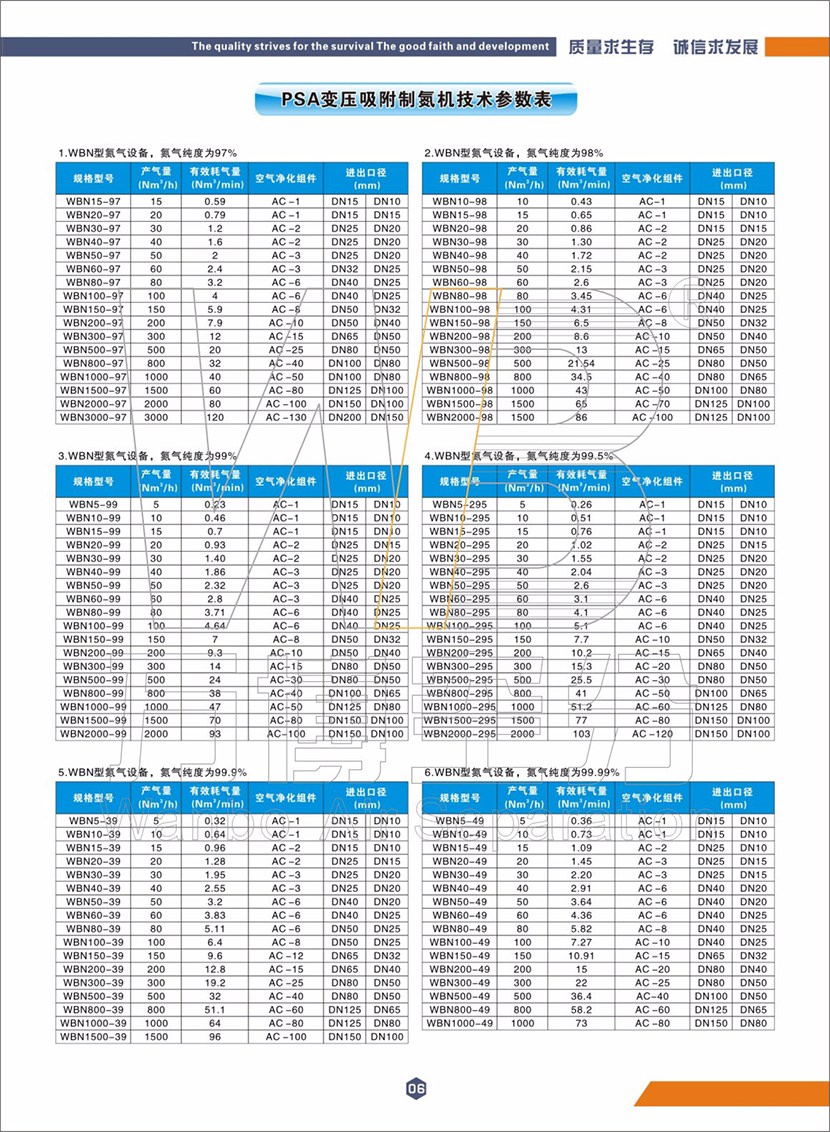

◆主要技术参数




3)制氮设备应用领域
石油天然气行业专用制氮机------适用于大陆石油及天然气开采、沿海及深海石油及天然气开采中的氮气保护、输送、覆盖、置换、抢险、维修、注氮采油等领域。具有安全性高、适应强、连续性生产待特点。

化工行业专用制氮机------适用于石油化工、煤化工、盐化工、天然气化工、精细化工、新材料等及其衍伸化工产品加工行业,氮气主要用于覆盖、吹扫、置换、清洗、压力输送、化学反应搅动、化纤生产保护、充氮保护等领域。

冶金行业专用制氮机------适用于热处理、光亮退火、保护加热、粉末冶金、铜材铝材加工、磁性材料烧结、贵金属加工、轴承生产等领域。具有纯度高、连续生产、部分工艺要求氮气含一定量的氢以增加光亮度等特点。

煤矿行业专用制氮机------适用于煤炭开采中的防火灭火、瓦斯及煤气稀释等领域,具有地面固定式、地面移动式、井下移动式三种规格,充分满足不同工况下的氮气需求。

橡胶轮胎行业专用制氮机------适用于橡胶及轮胎生产硫化过程中的氮气保护、成型等领域。特别是在全钢子午线轮胎生产中,用氮气硫化新工艺已逐步取代蒸汽硫化工艺。具有氮气纯度高、连续性生产、氮气压力较高等特点。

食品行业专用制氮机------适用于粮食绿色仓储、食品充氮包装、蔬菜保鲜、酒类封(罐)装和保存等。

防爆型制氮机------适用于化工、石油天然气等对设备有防爆要求的场所。

制药行业专用制氮机------主要用于药品生产、储存、封装、包装待领域。

电子行业专用制氮机------适用于半导体生产封装、电子元器件生产、LED、LCD液晶显示器、锂电池生产等领域。制氮机具有纯度高、体积小、噪声低、能耗低等特点。

集装箱式制氮机------适用于石油、天然气、化工及其它相关领域,即有适应性强、可移动作业等特点。

车载移动式制氮车------适用于石油天然气行业的开采、管道吹扫、置换、应急抢险、易燃气体、液体的稀释等领域、分为低压、中压、高压系列,具有机动性强、可移动作业等特点。

汽车轮胎冲氮氮气机------主要用于汽车4S店、汽车维修厂的汽车轮胎冲氮,可延长轮胎使用寿命,降低噪音和油耗。


WBN系列变压吸附制氮机设备根据氮气纯度可分为八种型号,即:WBN97、WBN98、WBN99、WBN295、WBN39、WBN49、WBN59、WBN595。
